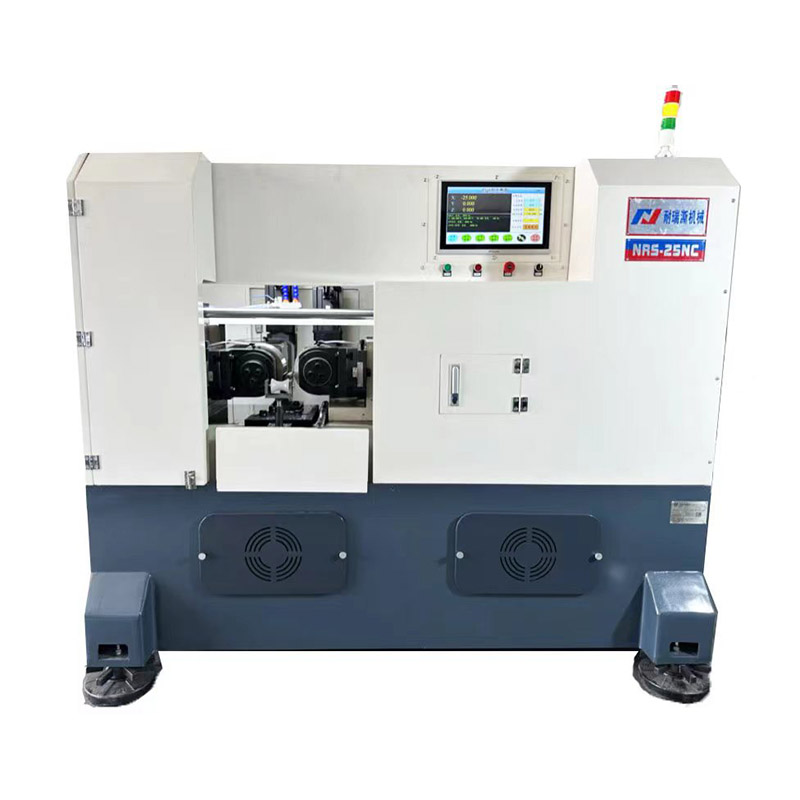

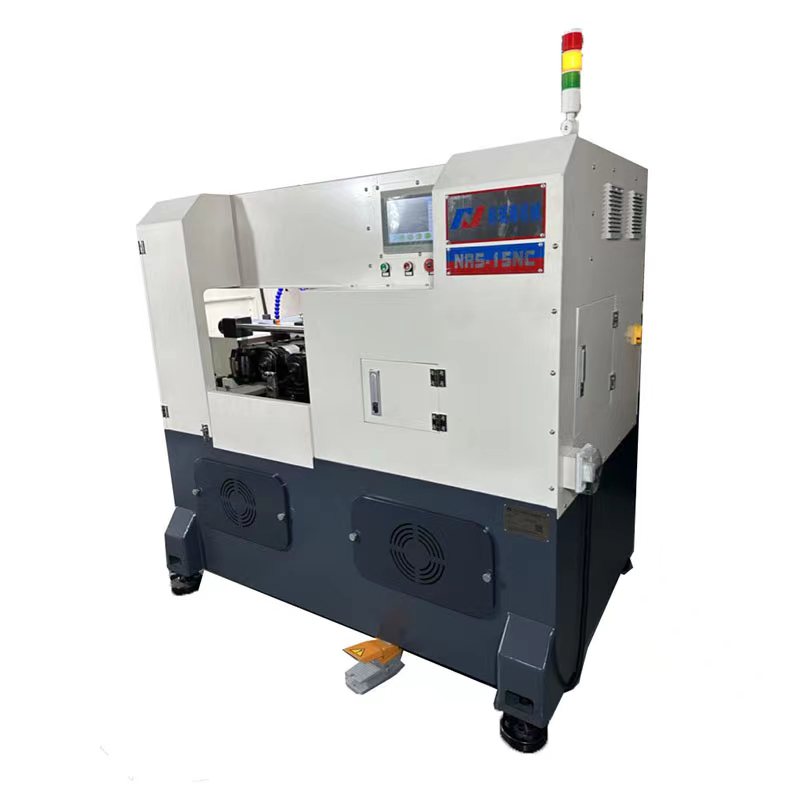

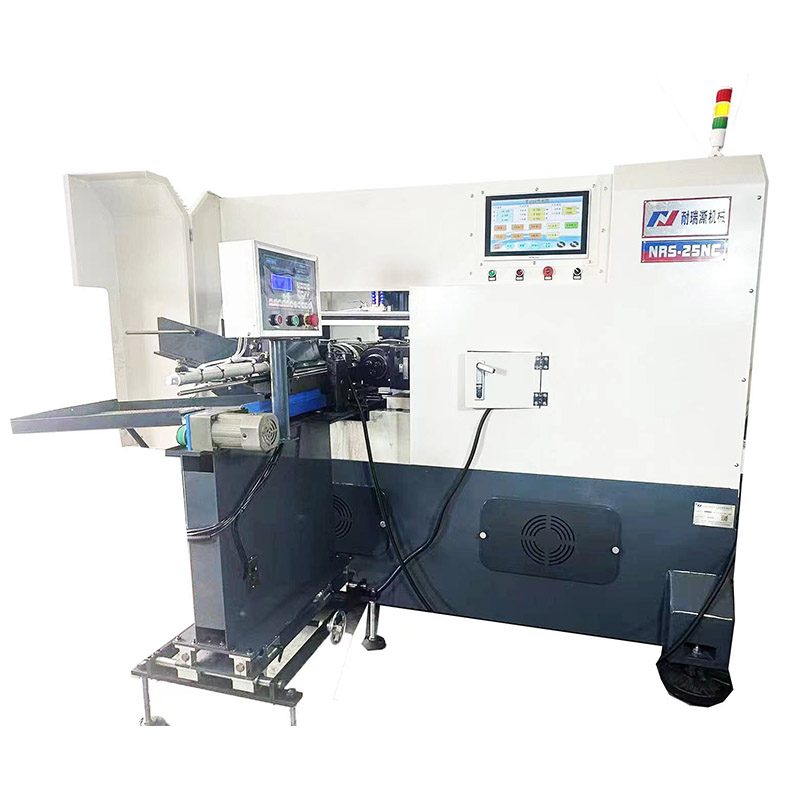

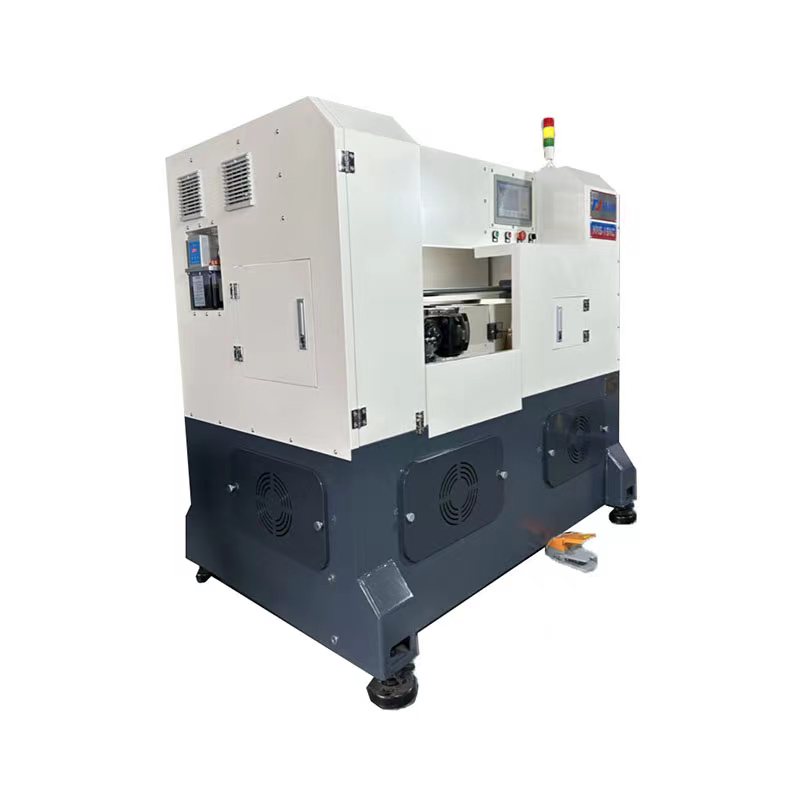

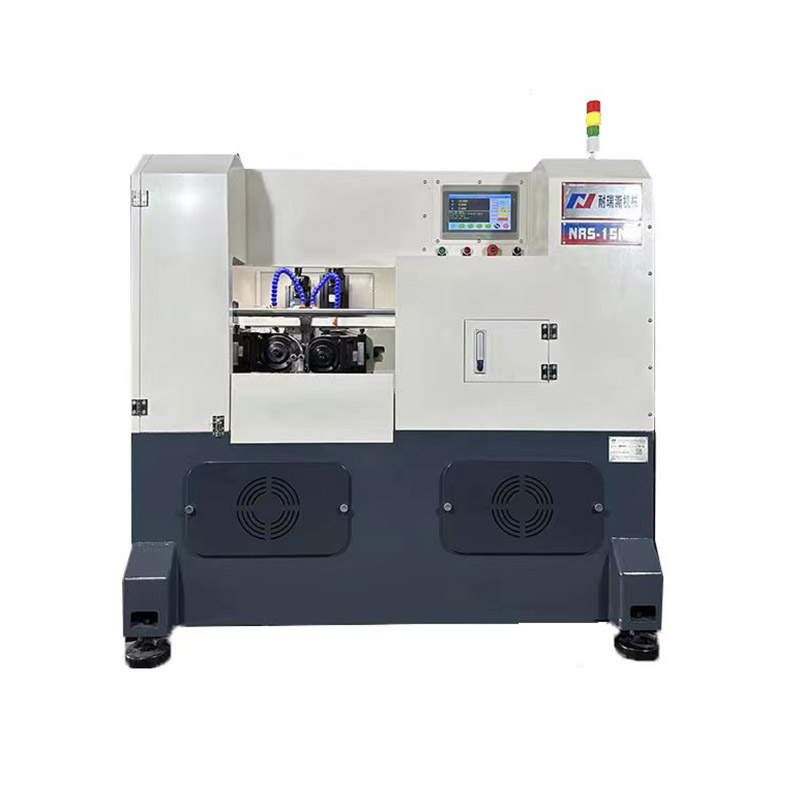

آلة تدحرج مؤشر ترتيب مؤشر CNC المؤازرة

آلة تدحرج مؤشر ترتيب مؤشر CNC المؤازرة

أنا 、 الميزات الرئيسية لآلة ترتيب مؤشرات الترتيب CNC هذه:

   أ. رمز النموذج هو محرك المحرك المؤازر ، الحد الأقصى للإخراج 30TONS.

  يمكن إجراء قطع العمل التالية وفقًا لنوع الأسطوانة:

   1.

       القطر ≤φ80mm ، Pitch≤ 8.0mm ، الحد الأقصى للطول هو 150 ملم

  2. [من خلال التغذية] في كثير من الأحيان تستخدم 55 درجة و 60 درجة المثلث الملعب ≤8.0 مم ، والطول والقطر مجاني

C. الميزات الهيكلية: يتم قيادة مهاوي الأسطوانة بواسطة محركات المؤازرة ، ويتم تدحرج عمود التغذية بواسطة Servo Motors

     نقل قضيب الخرزة إلى تغذية.

D. يمكن أن تعالج هذه الآلة المتداول أيضًا مجموعة متنوعة من منتجات شكل الأسنان ، مثل: أسنان الدودة ، أسنان شبه منحرف ، الكرة

   يجب تحديد المسمار ، المتداول ، الكعك ، الأخدود المتداول ، وما إلى ذلك وفقًا لسطح الرسم.

II 、 المواصفات الفنية:

 1. القطر الخارجي للخيط المتداول: φ3 ~ φ80mm

 2. ملعب الخيط المتداول: 0.6 ~ 8.0mm

 3. سرعة المغزل: 10 ~ 60 دورة في الدقيقة (تنظيم السرعة بدون خطوة)

 4. القطر الخارجي من أسطوانة الأسلاك (الحد الأقصى): φ210mm ، الحجم keyway 20*8mm/mm.

 5. القطر الخارجي للمغزل: φ75mm (H7)

 6. عرض وطول أسطوانة الأسلاك: يمكن استخدام الأطول في 150 مم ، وفقًا لطلب الشغل

 مع ، - المواصفات الشائعة العامة هي 35 ، 40 ، 50 ، 60 ، 70 ، 100 مم

  7. أقصى مسافة بين اثنين من المغزل: 280mm

 8. الحد الأدنى للمسافة بين اثنين من المغزل: 180 ملم

 9. ضغط المتداول القصوى: 30 تونز

 10. Roller Drive Fowerpower: 11kw

 11. قوة الدفع التغذية: 5.5 كيلو واط

 12. الارتفاع من الأرض إلى مركز الأسطوانة: 1050 ملم

 13. مساحة الأرض: 2100lmm*1600WMM*2100HMM

 14. الوزن الصافي: 3200 كجم ؛ الوزن الإجمالي: 3000 كجم
